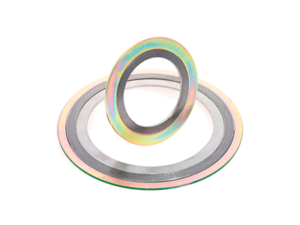

VITAFLEX® 503 BPA et VITAFLEX® 503 R BPA

VITAFLEX 503 BPA ET 503 R BPA

Le joint spiralé VITAFLEX 503 BPA et le joint spiralé VITAFLEX 503 R BPA sont des joints spiralés spécifiques pour une utilisation avec les brides à faible PN qui permettent un serrage métal / métal.

Sans anneau interne pour les séries ISO PN 10 – 16 – 25 – 150lbs ;
Avec anneau interne optimisé pour les séries ISO PN 40 – 150lbs et 300lbs ;
Joint à serrage métal / métal : continuité mécanique de l’assemblage, y compris sous sollicitation thermiques ;
Adaptable à tout les cas de montage : faces plates ou surélevées, en gorge, en emboîtement simple ;
Complaisant avec tout état de surface : de Ra = 0.8 à 1.25 u (surface tournée).

Types Recommandés :

Assemblage ISO	PN 10	PN 16	PN 20	PN 25	PN 40		PN 50
			Class 150		DN < 150	DN > 200	Class 300
503 BPA sans anneau interne	Cas général
503 R BPA avec anneau interne	Possible si application spécifique					Recommandé

Pour obtenir l’ensemble des données techniques de ce produit, vous pouvez en faire la demande par mail en cliquant sur ce lien

Ligne de tuyauterie à faible PN pour chimie, pétrochimie, nucléaire, etc… ;
Remplacement des joints plats découpés ;
Liaison corps/chapeau en gorge pour robinetterie à faible PN ;
Sortie d’échappement pour moteur (engin diesel pour marine…) ;
Joint d’appareils (échangeurs),… .
Nous consulter pour plus d’informations.

Informations sur les Dimensions Feuilles non disponibles.

Réalisable dans toutes les dimensions usuelles ;
Réalisable dans les épaisseurs (3.2 mm, 4.5mm) pour d’autres épaisseurs nous consulter.
