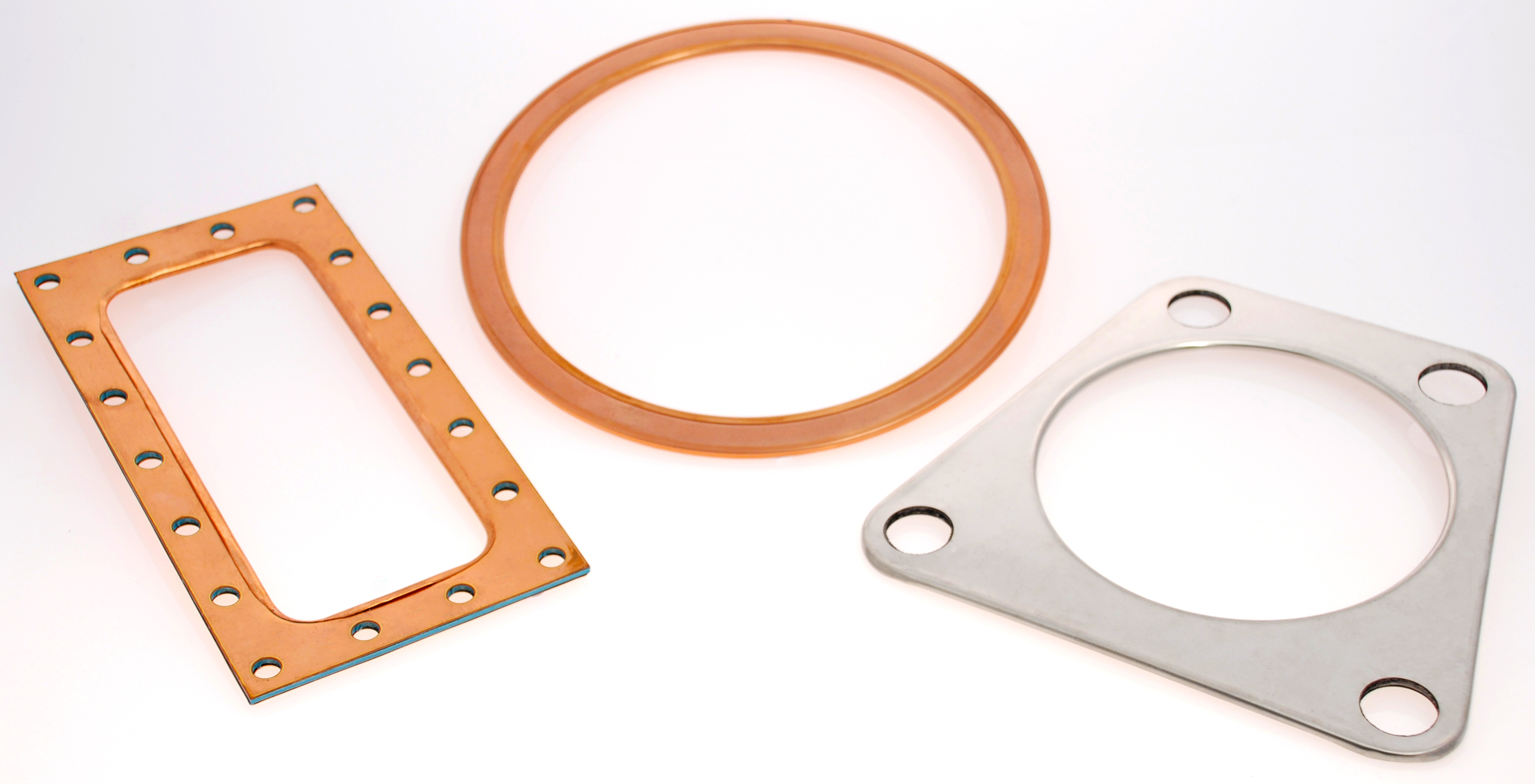

Joint JPR

Joint métallique revêtu de couches de graphite pur. Il est composé d’une tôle en inox recouverte de chaque côté par des feuilles en graphite. Ces pièces peuvent être réalisées dans tout types de métal et à la forme souhaitée.

Très faible relaxation ;
Peu de fluage du fait de la faible épaisseur de graphite mise en oeuvre ;
Très bonne résistance au vieillissement ;
Excellente tenue aux chocs thermiques et aux radiations ;
Très grande inertie chimique ;
Joint monobloc facile à manipuler du fait de la rigidité de son renfort ;
Disponible en plusieurs épaisseurs (larges possibilités de fabrication)
Fabrication possible de joints de forme.

Domaine d’utilisation
Température maxi	Atmosphère oxydante	500°C
	Atmosphère inerte	2500°C
Température maxi en continu	Hors vapeur	500°C
	Vapeur	650°C
Température minimum		-196°C
Pression maximum		100 bar

Les valeurs maxi de pression et de température ne sont pas associables, nous consulter.
Pour obtenir l’ensemble des données techniques de ce produit, vous pouvez en faire la demande par mail en cliquant sur ce lien.

Boîtes à eau de gros appareils type réchauffeurs ou échangeurs ;
Liaison corps-chapeau d’appareils de robinetterie ;
Brides de raccordement d’appareils.
Joints de couvercle.
Échangeurs, ballons, réacteurs, condenseurs,…
Pour les fluides : fluides caloporteurs, hydrocarbures, vapeur saturée, eau, air, …

Références les plus courantes :

Epaisseur joint	Epaisseur CEFIGRAF	Epaisseur âme métallique
3	0.5	2
3	1	1
4	0.5	3
4	1	2

D’autres dimensions sont réalisables, nous consulter.
La traçabilité est assurée tout au long du processus de fabrication. Chaque feuille comporte un numéro de fabrication.
Possibilité d’optimiser la surface de contact, nous consulter.

Le Joint JPR – NS 200 est à base d’éléments ayant l’homologation PMUC n° 17280 (voir convention technique n° CT 04/122).
Tenue à l’irradiation : Les CEFIGRAF NAI, NAN, et NS 200 ne présentent pas d’effet visible sous 10 puissance 2 2 neutron / cm2.
