Joints striés

Joints striés revêtus Avritec

Les joints striés revêtus se retrouvent essentiellement dans les industries du pétrole, de la pétrochimie, de la chimie et de la production d’énergie. Le design de ces joints leur confère une excellente tenue aux hautes pressions, comme aux hautes températures.
Le joint strié se compose d’une partie métallique dont les faces striées sont revêtues d’un matériau tendre.

Des stries sont usinées concentriquement sur les deux faces de l’âme métallique, celle-ci concentre les contraintes sur des surfaces plus petites, ce qui permet de serrer les joints avec des efforts réduits ;
Du fait de la construction massive et monobloc de l’âme métallique, ces joints sont extrêmement résistants à la compression ;
La tenue du joint même pour de grandes dimensions est excellente ;
Lors de la compression du joint, le revêtement d’étanchéité s’introduit dans le creux des stries, il est emprisonné dans cet espace, ce qui permet une étanchéité de très bon niveau même sous de faibles efforts de serrage ;
Les joints striés revêtus permettent de remplacer avantageusement les joints métalloplastiques ainsi que les joints spiralés, leur structure monobloc les rend plus solides et plus facilement manipulables qu’un joint spiralé ;
Ils permettent la fiabilisation de l’étanchéité des échangeurs.

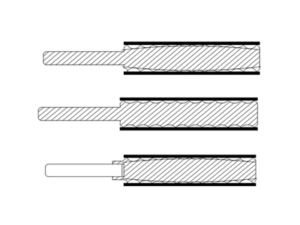

Profils et Types :

Âme métallique				Revêtement d’étanchéité
Désignation	DIN	Température en °C		Désignation	Température en °C
		Minimum	Maximum		Minimum	Maximum
Acier doux	1.1003	-60	+450	Graphite	-200	+500
Acier	1.7335	-60	+560	PTFE	-200	+260
Inox 304	1.4301	-200	+550	GYLON	-268	+260
Inox 304 L	1.4306	-270	+550	Mica		+900
Inox 309	1.4828	-110	+800	Therma-pur		+1000
Inox 316	1.4401	-200	+550
Inox 316 L	1.4404	-200	+550
Inox 316 Ti	1.4571	-270	+550
Inox 321	1.4541	-200	+550
Nickel 200®	2.4066	-60	+600
Nickel 400®	2.4360	-60	+500
Nickel 600®	2.4816	-60	+600

La pression de service en bar est du vide à 250 bar maximum.

Utilisation dans toute l’industrie, et plus particulièrement dans l’industrie du pétrole : Raffinerie, pétrochimie, chimie ;
L’industrie de production d’énergie (centrale thermique et nucléaire…) ;
Tous fluides (dépend du choix des matériaux) ;
Utilisable sur tout type de brides : face plate, surélevée, emboîtement simple et double de dimensions normées comme non standards, limitée en serrage comme soumise a de fortes contraintes de serrage ;
Remplacement de joints métalloplastiques et de joints spiralés sur échangeur.
Nous consulter pour plus d’informations.
Nota : Ces indications sont données à titre indicatif et ne peuvent en aucun cas engager la responsabilité de Avritec.

Dimensions standards des stries suivant :
NF EN 1514-6 et/ou NF EN 12560-6. Autres dimensions possibles sur demande ou spécifications clients.
