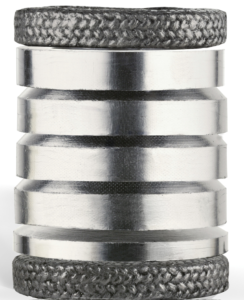

Tresse 9000 EVSP

Tresse 9000 EVSP
Tresse 9000 EVSP

EVSP : Garniture Expansible pour Tige de Vanne pour lutter contre les émissions fugitives

Garniture composée de 7 éléments :

  • 2 anneaux tressés d’extrémité (tresse style 98 en graphite) : un de tête, un de fond ;
  • 2 bagues graphite haute densité : le cône et la cuvette ;
  • 3 bagues graphite basse densité : en forme de chevron.

Les anneaux d’extrémité jouent le rôle d’anneaux anti-extrusion.
Les bagues flexibles de basse densité s’imbriquent dans celles de haute densité, ce qui entraîne leur expansion radiale et assure l’étanchéité sur les diamètres intérieur et extérieur.
Cette conception innovante réduit le frottement et la force de motorisation nécessaire car seules les bagues de basse densité sont comprimées et assurent l’étanchéité.

  • Expansion radiale élevée > 3 mm ;
  • S’adapte sur des tiges abîmées ;
  • Ne marque pas la tige ;
  • Capacité de compression et de déformation importante ;
  • Frottements faibles sur la tige (de 15 à 25% inférieurs par rapport à des garnitures en bagues matricées classiques) ;
  • Réduction des émissions fugitives (COV) ;
  • Inertie chimique ;
  • Capacité de resserrage (4 à 5 fois, contre 1 fois pour un Presse Etoupe conventionnel) ;
  • Prêt à l’emploi ;
  • Pas de système élastique ;
  • Economie de fluide.
Vanne
Température Mini– 200°C
Température Maxi455°C
650°C avec la vapeur
Pression700 bar
pH0 – 14 (sauf oxydants forts)

Paramètres non associés.
Pour obtenir l’ensemble des données techniques de ce produit, vous pouvez en faire la demande par mail en cliquant sur ce lien.

  • Garniture adaptée pour les vannes dans les industries chimiques et pétrochimiques, pour les canalisations vapeur, aux hydrocarbures, pour les vannes de contrôle des centrales thermiques.
  • Cette garniture a été choisie par plusieurs sociétés présentes dans la pétrochimie et la chimie dans le cadre des émissions fugitives.
    Référence : BP, STATOIL, ICI, SHELL, EXXON, TOTAL (méthode de test suivant l’EPA 21).
    Nous consulter pour plus d’informations.
Informations sur les Dimensions Feuilles non disponibles.
  • Le 9000 EVSP a passé avec succès les tests au feu suivant l’API 607 et l’API 589 ainsi que le Garlock Kerosene fire test ;
  • Le 9000 EVSP contient moins de 50 ppm de chlorures ;
  • Le 9000 EVSP est un jeu de garniture fabriqué aux dimensions de la clientèle suivant le diamètre de tige et le diamètre extérieur de la boîte à étoupe ;

Remarque :
Les bagues du 9000 EVSP peuvent être fendues pour une utilisation en maintenance.
Dans ce cas le spécifier sur la commande.
Bagues non fendues : 9000EVSP solid.
Bagues fendues : 9000 EVSP split.
