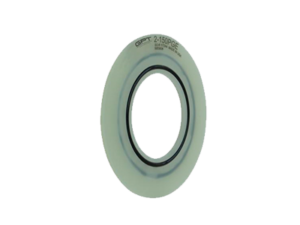

Joints/kits isolants pour système Pikotek® PGE ™

Le Pikotek® PGE

Le Pikotek® PGE est un kit d’isolation de service basse pression conçu pour les applications d’isolation de bride électrique et/ou d’étanchéité générale.
Le PGE a été conçu pour offrir aux opérateurs une alternative aux joints isolants à base phénolique. La conception unique du système PGE intègre des rainures de joint brevetées qui se chevauchent et se compensent. Le but de cette conception est de casser chaque couche de stratifié dans le joint lui-même, créant ainsi une barrière à travers laquelle les fluides et/ou les gaz ne peuvent pas migrer. l’élément d’étanchéité peut être constitué de n’importe quel matériau élastomère, ainsi que de joints à lèvre en PTFE, plus sophistiqués, énergisés par un ressort. Grâce à cette conception de joint avancée, l’isolation de la bride et l’atténuation de la corrosion de la face de la bride sont réalisées de manière économique. En fonction de l’élément d’étanchéité choisi, le PGE est conçu pour la plupart des applications de services d’hydrocarbures et d’eau.
Ce joint convient aux brides à face surélevée et à face plate des classes de service ANSI 150, 300 et 600. En plus de fournir une isolation électrique, le joint est excellent pour isoler des brides constituées de métaux différents ou pour empêcher la corrosion de surface des brides.

Système d’étanchéité haute fiabilité et basse pression ;
Fournit une excellente isolation électrique pour les systèmes de protection cathodique ;
Les joints « chevauchants » aident à prévenir les risques de fuite à travers le matériau stratifié ;
Disponible avec une grande variété de joints toriques élastomères, ainsi qu’avec des joints PTFE énergisés ;
Protège contre la corrosion des brides et l’érosion induite par l’écoulement ;
Disponible en style anneau (Type F) ou en style intégral (Type E) ;
Solution d’étanchéité supérieure pour le service à basse pression (classe ANSI 150, 300 et jusqu’à 600) ;
Les joints activés par la pression garantissent un haut niveau de confiance ;
Le matériau de support stratifié offre une excellente isolation pour les systèmes de protection cathodique ;
Le joint est dimensionné par rapport à l’alésage, ce qui protège les faces de brides de la corrosion induite par le fluide et de l’érosion induite par l’écoulement ;
Atténue la corrosion galvanique dans des brides métalliques dissemblables ;
Développé à partir de la technologie d’étanchéité éprouvée PSI/Pikotek ;
Le joint en PTFE énergisé par ressort fournit une charge radiale et une encapsulation dans la gorge du joint, ce qui élimine le fluage ;
Faible charge de boulon requise ;
Nécessite moins d’effort de serrage, ce qui entraîne moins de contraintes sur les brides et la boulonnerie.

Stratifié époxy (GRE) de grade G-10 NEMA G-10 :

Résistance à la compression : 66 000 PSI ;
Rigidité diélectrique : 800 VPM Max ;
Température de fonctionnement continue : 150°C ;
Absorption d’eau : 0.10% ;
Résistance à la flexion : 65 000 PSI / CW 32 000 PSI ;

G-11 qualité NEMA G-11 époxy renforcé de fibre de verre (GRE), haute température matériau stratifié :

Résistance à la compression : 50 000 PSI ;
Rigidité diélectrique : 550 VPM max ;
Température de fonctionnement continue : 200°C ;
Absorption d’eau : 0.20% ;
Résistance à la flexion : LW 57 000 PSI ;
Résistance à la traction : LW 41 000 PSI.
Pour obtenir l’ensemble des données techniques de ce produit, vous pouvez en faire la demande par mail en cliquant sur ce lien.

Le PGE est un excellent choix pour isoler les lignes de transport de gaz de pétrole et d’eau.
Nous consulter pour plus d’informations.
